文丘里管性能是购买文丘里喷油器时要考虑的重要因素。
使用文丘里管性能表选择适合您需求的文丘里管。
型号 | 流量范围 (L/MIN) | 流量范围 (L/HR) | 流量 @ 3.5 BAR (L/MIN) | 螺纹尺寸 |
---|
287 | 1.1 到 5.25 | 66 到 315 | 3.15 | ½" (12.7毫米) |
384 | 2.5 到 12.6 | 150 到 756 | 7.60 | ½" (12.7毫米) |
484 | 3.2 到 23.5 | 192 到 1,410 | 12.3 | ¾" (19.05毫米) |
584 | 10.6 至 39.7 | 636 到 2,382 | 22.8 | ¾" (19.05毫米) |
684 | 15.1 至 57.2 | 906 到 3,432 | 38.6 | ¾" (19.05毫米) |
784 | 16.3 至 80.0 | 978 到 4,800 | 51.6 | ¾" (19.05毫米) |
978 | 17.0 至 87.1 | 1,020 到 5,226 | 49.2 | 1英寸(25.4毫米) |
1078 | 30.3 至 106.7 | 1,818 到 6,402 | 62.1 | 1英寸(25.4毫米) |
1583 | 53.8 到 213 | 3,228 到 12,780 | 123 | 11/2英寸(38.1毫米) |
1584 | 74.9 到 367 | 4,494 到 22,020 | 217 | 11/2英寸(38.1毫米) |
2081 | 184 到 598 | 11,040 到 35,880 | 375 | 2英寸(50.8毫米) |
3090 | 289 到 1238 | 17,340 到 74,280 | 876 | 3英寸(76.2毫米) |
4091 | 497 到 1722 | 29,829 到 103,320 | 1572 | 4英寸(101.6毫米) |
背压
增加文丘里管出口侧的背压会降低吸力,因为这会减少入口和出口之间的压差。
例如:
如果文丘里管的背压接近于零(即从文丘里管流出的水直接进入水箱顶部),则文丘里管将提供很大的吸力。
或者,如果离开文丘里管的水仍然需要向上移动 10 米,那么将有 1 巴的背压。这将减少可用的吸力。文丘里管表允许我们计算文丘里管在不同条件下会产生多少吸力。

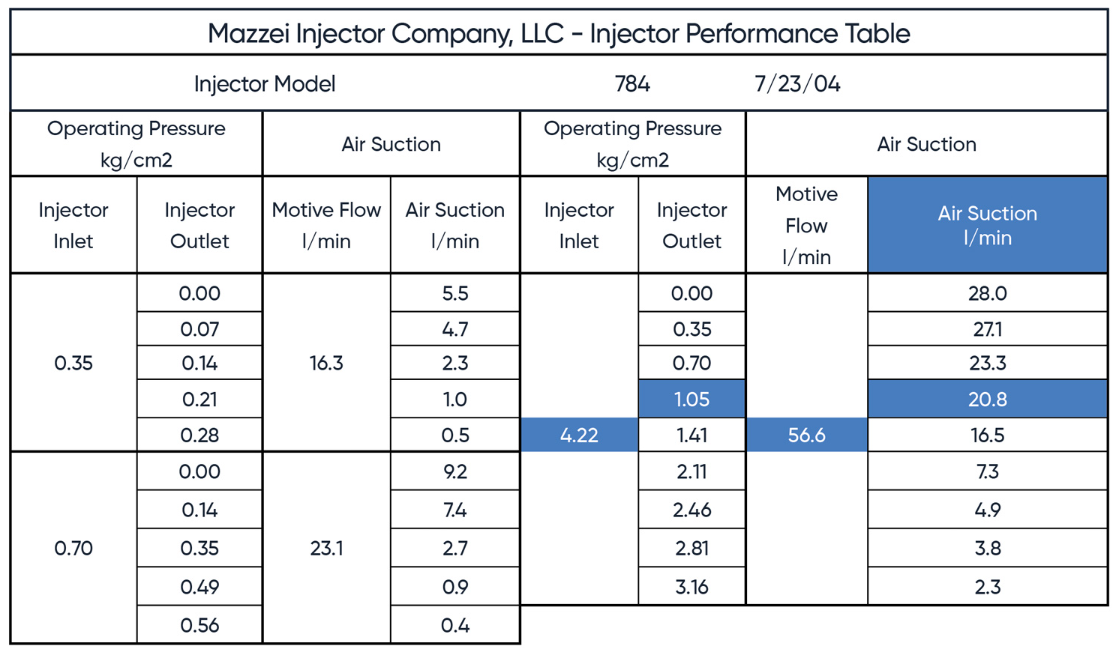

文丘里管性能表解释
![image.png](/uploads/allimg/20231212/1-231212122Z14L.png)
每个型号的文丘里管都有相应的文丘里管性能表。
左边的摘录来自 784 型文丘里管,用于吸气。如果您正在给液体加药,请使用标有“液体抽吸”的表格。
该表分为以下几个部分:
喷油器入口 – 这是水进入文丘里管的压力
喷油器出口 – 这是文丘里管出口处的背压
动力流量 – 这是文丘里管在相应的入口压力下可以处理的水量。压力越高,动力流量越高。
吸气量 – 这是对应于背压量的很大吸气量。注意随着背压(出口)的增加,吸力如何降低。
示例:
784 型文丘里管的入口压力为 4.22 巴 (kg/cm²),出口压力为 1.05 巴(即 10 米水头),可让 56.6 升水通过,并产生每分钟 20.8 升的空气/气体/臭氧吸力。
如果背压为零,则吸力为每分钟 28.0 升。
