板式臭氧发生器结构设计原理

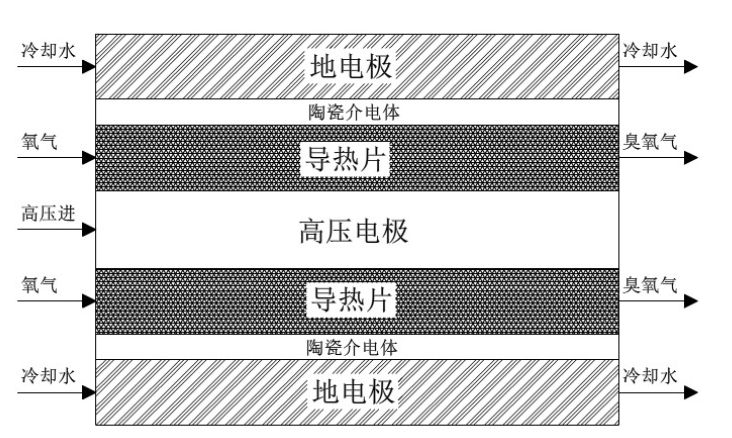

放电室是臭氧发生器的核心部件，根据臭氧产生的原理，臭氧发生器放电室的结构设计原理图如下图所示。

放电室主要由地电极、高压电极、陶瓷介电体、气导管、密封垫、钛板等组成。放电室呈上下均匀对称分布，分别为地电极、陶瓷介电体、导热片、高压电极、导热片、地电极。冷却水通过地电极将放电室的热量外排，地电极已经做过特殊处理具有较强抗腐蚀能力。

由于臭氧有强氧化性，所有的与臭氧接触的材料均选用具备耐臭氧特性的材料比如陶瓷、聚四氟乙烯、钛合金等。放电室的放电间隙为<0.2mm，窄的工作气隙有助于此板式结构模式的层流气体散热，并有助于提高微放电密度从而提高臭氧产率。超短的工作气体电离流程，有利降低功耗，缩小设备体积。同时板式结构放电室采用了电子级的高品质复合陶瓷介质（高铝陶瓷）导热基板，均质且介电强度高，因此可以使用高频率的电源，从而大幅提高臭氧产率。由于陶瓷介质导热基板可以做很薄（<0.6mm），与导热陶瓷垫片叠层式装配结构相结合，因此容易制成0.2mm窄的均匀放电间隙。本设计选择的放电室的结构为板式，具有精确地的电晕间隙，可以提高臭氧的产量，降低臭氧的能耗，提高效率。放电室按每天24小时连续运行设计，可保证10年以上的使用寿命。放电室若有质量问题终身免费维修。每个放电单元在出厂之前和系统安装使用前经过2倍的运行电压测试，击穿电压高于8倍很高运行电压。

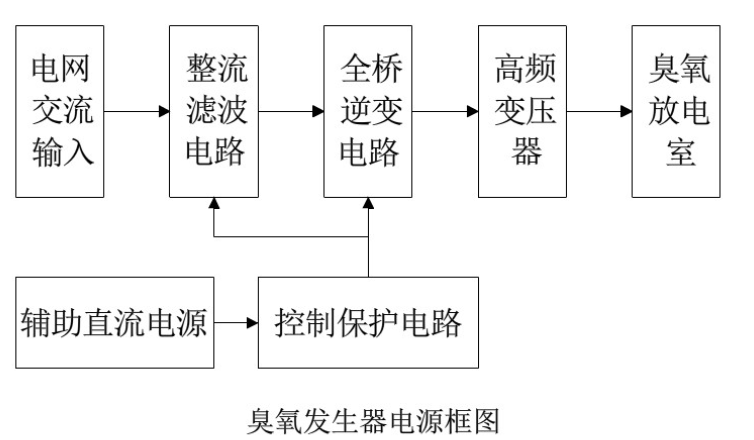

臭氧发生器的电源采用高频高压电源，工作频率在6~8kHZ，工作电压6000~7000V左右。通过整流滤波电路和全桥逆变电路到变压器然后再接到放电室，电源的结构框图如下：
