臭氧氧化实验装置


随着水环境污染的加剧和水质标准的提高，氧化能力强且安全性高的臭氧氧化工艺被越来越多地应用于饮用水处理工艺中。在臭氧氧化工艺的设计及运行过程中，通常用中试实验模型预测其处理效果及确定运行参数。臭氧中试实验装置的设计与安装是一项复杂的工作，它既要将输水管路系统、臭氧氧化反应器及臭氧发生系统等有机地组合，又要保证实验中各项运行参数能在一定范围内灵活调整。

各大高校、研究所实验室都需要臭氧氧化实验装置，北京同林可以定制任何参数的臭氧实验装置，北京同林现在通过臭氧+催化剂（与清华合作）的方式，在水处理方面起到了非常好的效果。

9．外形尺寸：1200×500×1700mm，框架为可移动式设计，带脚轮及禁锢脚。

以下为某实验。

一、实验目的

臭氧是氧的同素异构体，具有很强的氧化性，不仅能容易的氧化废水中的不饱和有机物，而且还能使芳香族化合物开环和部分氧化，提高废水的可生化性。臭氧极不稳定，在常温下分解为氧。用臭氧处理废水的 很大优点是不产生二次污染，且能增加水中的溶解氧，臭氧通常用于水体的消毒，在废水脱色及深度处理中也渐获得应用。在工业上，一般采用无声放电制取臭氧，原料为空气，廉价易得。因此利用臭氧处理水和废水具有广阔的前景。通过本实验希望达到以下目的：

1、 了解臭氧发生器的构造、原理和使用方法；

2、 掌握臭氧浓度、苯酚浓度的测定方法；

3、 通过对含酚废水的处理，了解臭氧处理工业废水的基本过程。


二、实验装置

臭氧氧化实验工艺流程图见图1。

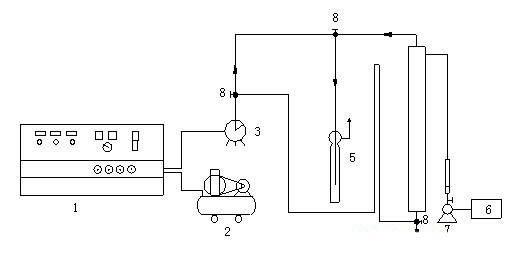

图1 臭氧氧化实验工艺流程图

（1—臭氧发生器；2—空气压缩机；3—湿式气体流量计；4—反应柱；

5—KI吸收瓶；6—废水池；7—塑料离心泵；8—三通阀）


三、实验水样

含酚废水


四、实验步骤

1、熟悉实验工艺流程；

2、打开反应柱进样阀，启动水泵，用转子流量计控制一定的流量，将含酚废水注入反应柱，当进水达到预定体积时，停泵，关闭进水阀；

3、启动臭氧发生器（电压表示值150V，气体流量75L/h），待工作稳定后（约5min），将臭氧化空气通入反应柱，通入的臭氧化空气的体积由湿式气体流量计计算；

4、当通入的臭氧化空气的体积为0、5、10、15、20、25、30、35L时，相应的从反应柱取样口取样125mL（取样前应排除取样管中的积液）测定酚的含量，同时从吸收瓶中取样测定尾气中臭氧的浓度；

5、从臭氧发生器取样口取样测定臭氧化空气中臭氧的浓度；

因在实验过程中，臭氧的浓度随实验条件的变化而变化，所以我们在实验步骤4取样完毕后，据实验步骤5取样，计算臭氧浓度并作为臭氧的平均浓度；

6、 将实验数据填入下表：

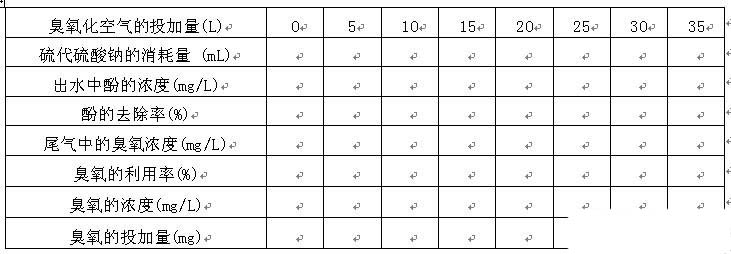

表1 臭氧氧化实验数据

7、根据实验数据绘制苯酚的去除率—臭氧投加量的工作曲线；

8、绘制臭氧利用率—臭氧投加量的工作曲线；

9、改变废水流量，可绘制去除率—停留时间的关系曲线；

10、关闭臭氧发生器；

五．问题与讨论

1、综上实验所得数据，对臭氧脱酚工艺作出评价；

2、臭氧氧化处理含酚废水的原理是什么；

3、为什么要进行尾气处理，如何处理？
